Выберите правильную плату защиты и химического состава аккумулятора для вашей системы электропитания
Почему аккумуляторные элементы и BMS определяют производительность электропитания
Как и двигатели автомобилей, аккумуляторные элементы являются основой электростанций. Высококачественные элементы в сочетании с передовыми системами управления аккумуляторными батареями (BMS) обеспечивают:
- ✅ Защита от перезаряда/переразряда
- ✅ Защита от короткого замыкания и перегрузки по току
- ✅ Защита от теплового разгона
Без точного управления BMS даже самые качественные элементы рискуют выйти из строя.
Техническое сравнение: 3 основных типа лития

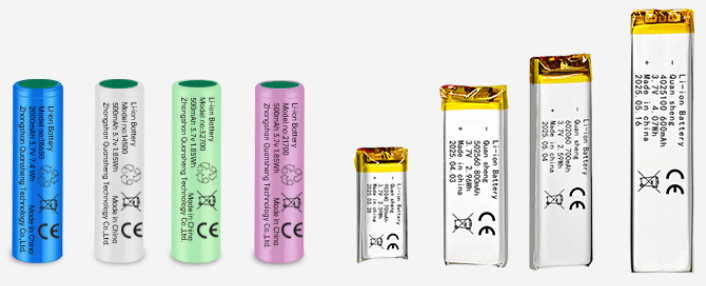

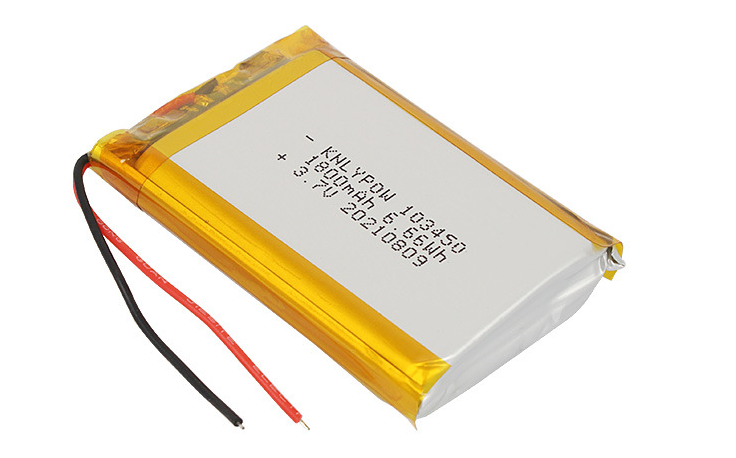

1. Литий-полимерные батареи
Структура и преимущества:
| Особенность | Спецификация |
| Катод | LiCoO₂ / NMC / LiFePO₄ |
| Электролит | Полимер (твердый/гель) |
| Упаковка | Пакет с алюминиевым ламинатом |
| Плотность энергии | 1,5–2,5× NiMH-аккумуляторы |
| Толщина | Возможность настройки до <1 мм |
| Безопасность | Раздувается без взрыва |
| Цикл жизни | >500 циклов |
Требования к СЭЗ:
- Многоступенчатый мониторинг тока для контроля расширения пакета
- Отслеживание уровня заряда батареи с поддержкой Bluetooth (рекомендуется для сопротивления <35 мОм)
Лучшие приложения: Внешние аккумуляторы, дроны, медицинские приборы...
Рекомендуемая модель BMS (меньший ток и большая точность):
| Спецификация | Модель | Размер: Д*Ш*В(мм) | IC+MOS (конфигурация может быть изменена по мере необходимости) |
|
|
|
|
|
| 1С 1А | XJ-18-6H | 18*3,5*0,6 | DW01+8205-6 |
| 1С 1,5А | XJ-1836-8 | 28*3,7*0,6 | DW01+8205-8 |
| 1С 2А | XJ-2237 | 22,5*3,7*0,6 | DW01+8205-6*2 |
| 2С 5А | XJ-5008-2S | 50*8*0,8 | CM1020-DC+8205A-8*4 |
| 2С 9А | XJ-5014-2S-NTC | 50*14*1.0 | CM1020-DC+8205A-8*6 |
| 2С 15А | XJ-7.4V-25A | 60*25*1.0 | CM1020-DC+DP3080*6 |
| 3С 10А | XJ-D164 | 52*17*5 | CM1033-DS+DP3080*4 |
| 3С 15А | XJ-D005 | 45*45*4,5 | CM1033-DS+DP3080*6 |
| 3С 20А | XJ-D005 | 45*45*4,5 | CM1033-DS+DP3080*8 |
| 3С 30А | XJ-D001 | 90*45*4,5 | CM1033-DS+DP3080*12 |

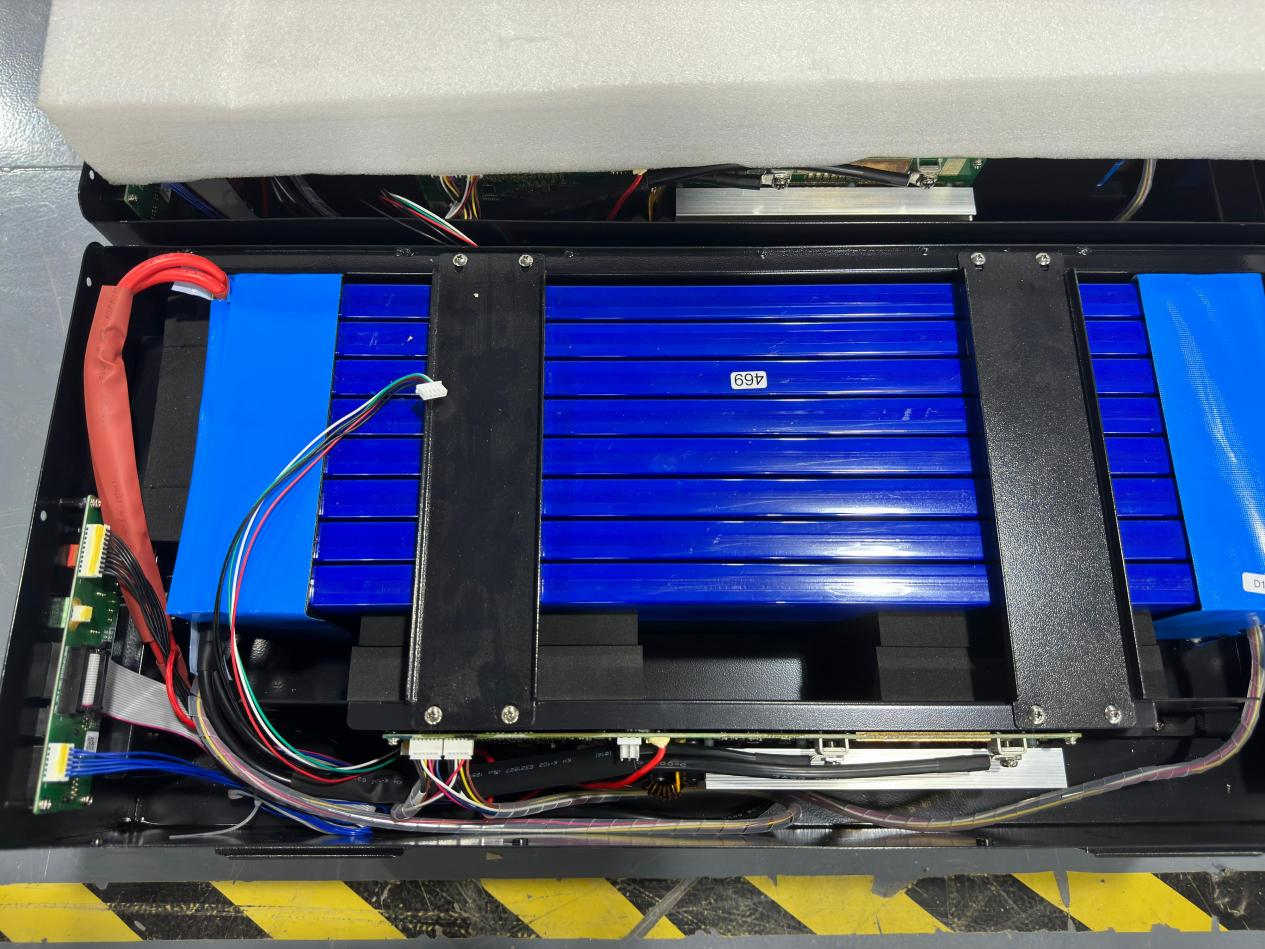

2. Батареи LiFePO₄: чемпионы по безопасности и долговечности
Технический профиль:
| Особенность | Спецификация |
| Катод | Оливин LiFePO₄ |
| Напряжение | 3,2 В |
| Термическая стабильность | >500°С |
| Цикл жизни | >2000 циклов (8+ лет) |
| Зарядка | Быстрая зарядка 1,5С (40 мин) |
Критические решения BMS:
▶ Система активной балансировки — управляет дисперсией клеток
▶ Усиленный LVP — предотвращает повреждение <2,5 В
Промышленное применение: Системы хранения солнечной энергии, автоматически управляемые транспортные средства, морские системы...

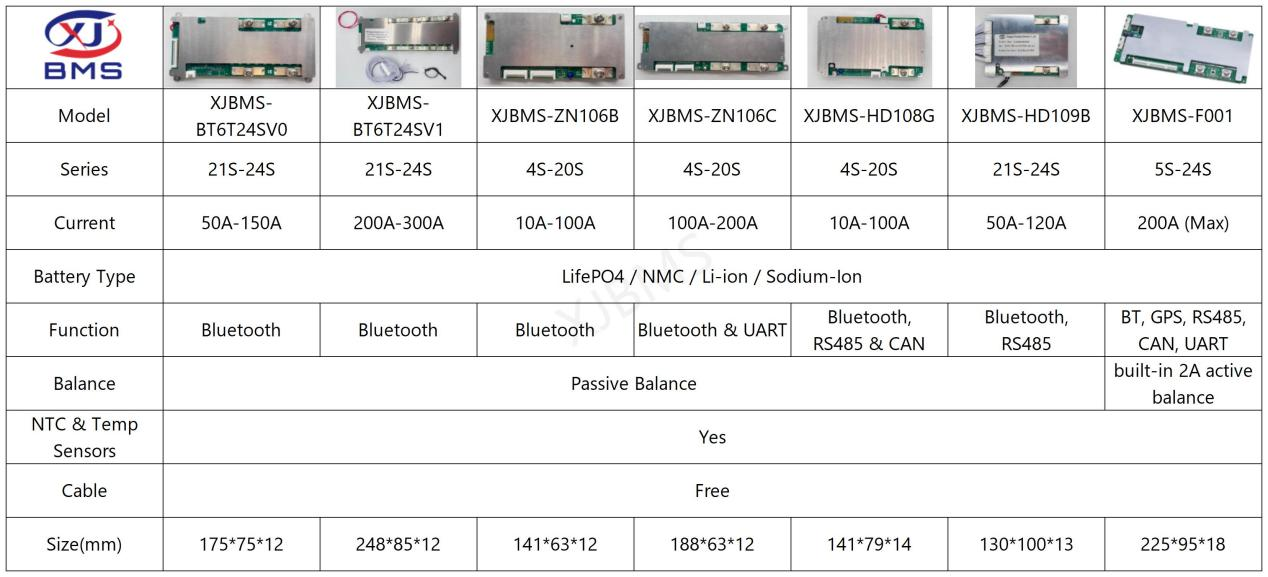

Рекомендуемые модели BMS (поддерживающие конфигурацию активной балансировки, поддерживающие больший ток и большее количество цепей, поддерживающие большую емкость аккумулятора, поддерживающие различные мощные интеллектуальные многофункциональные приложения, такие как Bluetooth/программное обеспечение):
3. Тройные батареи NMC/NCA: лидеры по плотности мощности
Преимущество производительности:
| Особенность | Спецификация |
| Катод | Оксид Ni-Co-Mn (например, NMC 811) |
| Напряжение | 3,7 В |
| Плотность энергии | >200 Вт·ч/кг |
| Производительность при -20°C | Сохранение 70% емкости |
Основы безопасности BMS:
▶ Трехуровневая температурная защита (элемент/печатная плата/корпус)
▶ Алгоритмы зарядки, оптимизированные для ИИ
Доминирующий в: Электровелосипеды, электромотоциклы, электротрехколесные велосипеды, электроскутеры, электроинструменты, электромобили...
Рекомендуемая защитациядоска:
| Спецификация | Модель | Размер Д*Ш*В (мм) | ИС+МОС(Конфигурацию можно изменить по мере необходимости) |
| 3С 45А | XJ-D001 | 90*45*4,5 | CM1033+MOS/TO-252*18 |
| 4С 40А | XJ-D031 | 120*55*6,5 | БМ3451/ТО-263*10 |
| 5С 40А | XJ-D158 | 88,7*59,9*5 | CM1051+TO-252*16 |
| 6С 10А | XJ-D015 | 49*32*3,6 | CM1061+MOS/TO-252*4 |
| 7С 15А | XJ-D048 | 36,2*36,2*6 | MM3877/TO-SOP8*4 |
| 8С 20А | XJ-D168 | 146,4*36*5 | CW1104+TO-252*8 |
| 10С 20А | XJ-D203 | 60*32*7,5 | CM10A1+TO-263*5 |
| 13С 25А | XJ-D198 | 60*32*7,5 | CM10D1+TO-263*6 |
Матрица выбора аккумулятора
| Параметр | Полимер | LiFePO₄ | НМЦ |
| Плотность энергии | ★★★☆ | ★★☆☆ | ★★★★☆ |
| Цикл жизни | ★★★☆ | ★★★★★ | ★★★☆☆ |
| Эффективность при низких температурах | ★★☆☆ | ★★☆☆ | ★★★★☆ |
| Безопасность | ★★★★☆ | ★★★★★ | ★★★☆☆ |
| Сложность BMS | Умеренный | Высокий | Экстремальный |
BMS: интеллектуальный уровень безопасности
Расширенные защитные платы обеспечивают:
1. Активная балансировка — увеличивает срок службы на 30%
2. Многосенсорный термоконтроль — трехслойная защита
3. Интеллектуальное подключение — мониторинг CAN/RS485 + Bluetooth
4. Прочность военного уровня — водонепроницаемость и ударопрочность IP67
Оптимизированные для приложений сопряжения
1.Наружные электростанции→ LiFePO₄+ Активная балансировка BMS
Рекомендуется: Smart BMS с мониторингом Bluetooth/CAN
2.Портативная электроника→ Полимерные аккумуляторы + Компактная защитная ИС
Пример: XJ Series 1S-3S BMS (2A-30A)
3.Арктические приложения→ NMC + BMS с терморегулированием
Решение: серия XJ-D (10S-13S | 20A-45A)
Ключевое понимание: Аккумуляторы хранят энергию — BMS обеспечивает надежность. Их синергия определяет успех системы.
